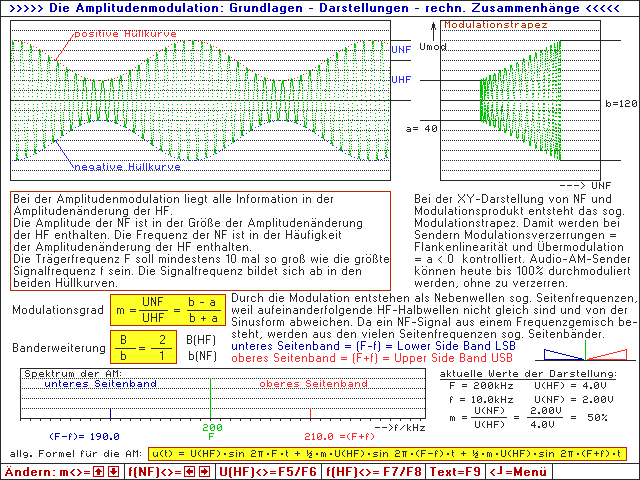

Aufgaben: 1. Ergänzen Sie den Lückentext in der Grafik. => ist geschehen

2. Erklären Sie den Begriff positive und negative Hüllkurve. Wie ist darin die NF enthalten ?     Die positive Hüllkurve ist die gedachte Verbindungslinie der positiven HF-Amplituden.     Die negative Hüllkurve ist die gedachte Verbindungslinie der negativen HF-Amplituden.     Die NF entspricht der positiven Hüllkurve.     Die negative Hüllkurve stellt die um 180° gedrehte NF dar.

3. Warum soll F : f ³ 10 : 1 sein ?     Simulieren Sie dazu mit dem Programm 'amfmpm.exe' kleinere Werte.     Bei F : f < 10 wird die NF in den Hüllkurven durch zu wenige Punkte abgebildet.     Kurzzeitige Amlitudenänderungen der NF verschwinden.

4. Welchen Abstand haben die Seitenfrequenzen vom Träger ?     Die beiden Seitenfrequenzen entstehen im Abstand von f (= NF-Frequenz) symmetrisch zur     Trägerfrequenz.

5. Schaltung zur Darstellung des Modulationstrapezes     auf dem Oszilloskop:

- Quelle: amfmpm.exe - © didactronic -
