| Grundlagen der Elektrotechnik | - Seite 10 - |
|
|
|
||

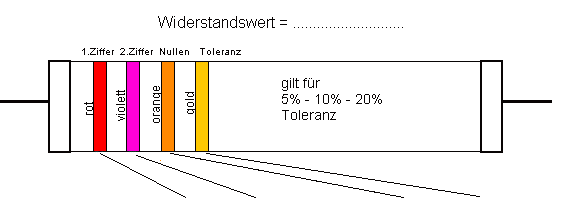

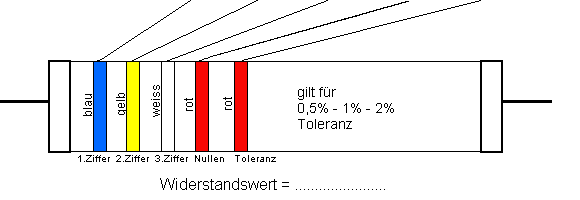

| Der Farbcode bei Widerständen |
|---|
| Farbring | 1. Ziffer | 2. Ziffer | 3. Ziffer | Nullen | Toleranz |
| schwarz | - | 0 | 0 | - | - |
| braun | 1 | 1 | 1 | 0 | ± 1 % |
| rot | 2 | 2 | 2 | 00 | ± 2 % |
| orange | 3 | 3 | 3 | 000 | - |
| gelb | 4 | 4 | 4 | 0000 | - |
| grün | 5 | 5 | 5 | 00000 | ± 0,5 % |
| blau | 6 | 6 | 6 | 000000 | - |
| violett | 7 | 7 | 7 | 0000000 | - |
| grau | 8 | 8 | 8 | 00000000 | - |
| weiss | 9 | 9 | 9 | 000000000 | - |
| gold | - | - | - | ´ 0,1 | ± 5 % |
| silber | - | - | - | ´ 0,01 | ± 10 % |
| ohne | - | - | - | - | ± 20 % |
