Die verschiedenen Größenangaben bei sinusförmigen Spannungen

Gegenüberstellung und Bedeutung der einzelnen Größen:

Die Scheitelwerte oder Maximalwerte
Es gibt einen positiven und einen negativen Maximalwert +Umax oder +Û und -Umax oder -Û ,
z.B. ± 1,0V .
Die Summe der beiden Scheitelwerte ist der Spitze-Spitze-Wert Uss (amerik. Upp).
Dieser Wert wird immer bei Oszillogrammen angegeben, z.B. 2Vss .

In der Energietechnik ist der Effektivwert Ueff von Bedeutung.
Dieser Wert entspricht dem Gleichstromwert, der gleiche Wirkung hervorruft, z.B. 230V .

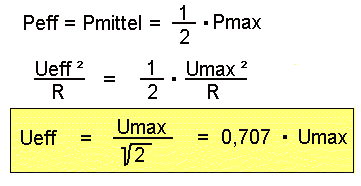

Die Ableitung des Wertes: Ueff = 0,707 * Û für Sinus geschieht nachfolgend.

Der Momentanwert oder Augenblickswert u(t) ist der Spannungswert zu einem bestimmten
Zeitwert. Er wird nach folgender Funktion berechnet: u(t) = Û * sin (2*pi*f*t)
z.B. 0,6V .

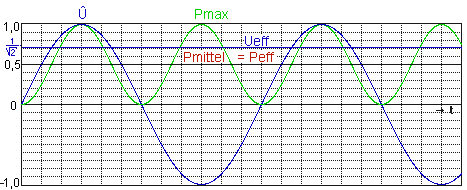

Ableitung des Effektivwertes:
Dazu muss man zur sinusförmigen Spannung grafisch die Leistung ermitteln, d.h.
man muss für jeden Augenblick die Formel P = U ² / R anwenden.

Es ergibt sich eine Leistungskurve, die auch ........................- förmig verläuft, aber mit
der ................................ Frequenz pulsiert. Sie verläuft nur im positiven Bereich, d.h.
es wird immer Leistung umgesetzt die zwischen 0 und Pmax pulsiert.
