Diese interaktiven Lernprogramme stehen als Demoversionen zum "download"
bereit. Link hier zur "Download-Übersicht" oder am Ende dieser Seite.



Klicken Sie auf das Thema, um eine oder mehrere Testseiten aus dem Programm zu sehen.
Berechnungen zu Widerstandsnetzwerken
Wechselstromgrundlagen
RC- / RL- / LC- Hoch- und Tiefpässe
Schwingkreise mit 3D-Darstellung und mit gedämpfter Schwingung
Ortskurven von R - L - C - Schaltungen
Drehstromerzeugung - Drehstromsysteme
Stromrichterschaltungen, ungesteuert und gesteuert
Fouriersynthese / Fourieranalyse
Stehende Wellen und fortlaufende Wellen auf HF-Leitungen
Arbeiten mit und in bipolaren Transistorkennlinienfeldern
Verstärker-Schaltungen mit bipolaren Transistoren
Verstärker-Schaltungen mit Feldeffekt-Transistoren
Grundlagen der digitalen Übertragungstechnik
Operations-Verstärker-Schaltungen
Modulationen AM - FM - PM und Pulsmodulationen
Tastmodulationen ASK - PSK - FSK - QPSK
Zeichnen von Diagrammen
Monitor-Testbilder

In den Programmen werden alle Schaltungen mit den von Ihnen gewählten Werten schlüssig und
übersichtlich berechnet, dann messtechnisch simuliert, d.h. die verschiedenen Ozillogramme und
Durchlasskurven (Bodediagramme) können aufgerufen werden. Selbstverständlich werden die
Schaltungen und die Vorgänge erklärt.

Achtung ! → Alle Rechte an den Grafiken und an den Demo-Programmen nur bei didactronic.
Vervielfältigung und/oder kommerzieller Vertrieb nur mit vorheriger schriftlicher Genehmigung möglich.

Nachfolgend nun aus jedem Programm eine oder mehrere Testseiten:
Hier im Internet finden Sie allerdings nur eine Demo-Versionen der Programme.
Für die Vollversionen richten Sie bitte ein email an die nebenstehenden Adressen.

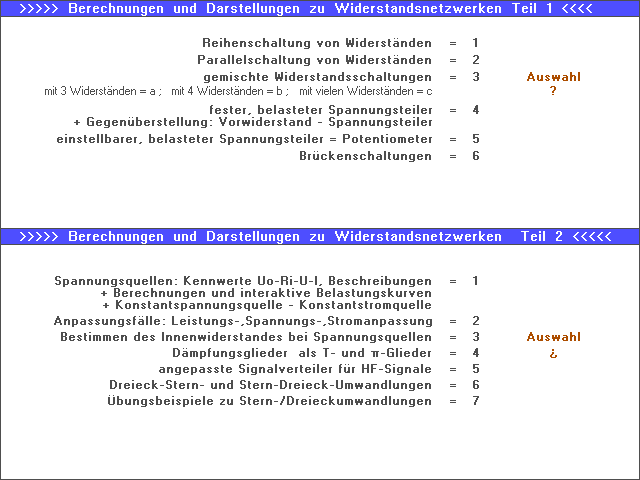

Widerstandsschaltungen von der Reihen-/ Parallelschaltung über Spannungsteiler bis zu
Dreieck-Stern und Stern-Dreieckumwandlungen

Die beiden Programme erklären und berechnen die verschiedenen Widerstandsschaltungen:
Reihen- und Parallelschaltung,gemischte Schaltungen aus Reihen- und Parallelschaltung,
Spannungteiler, fest und einstellbar, Vorwiderstand und Brückenschaltungen.
Die Vor- und Nachteile von Vorwiderstand und Spannungsteiler werden gegenübergestellt.
Außerdem werden ausführlich die Zusammenhänge der Größen Uo-I-Ri-U-Ra-Pa-Pi
bei belasteten Spannungsquellen behandelt und grafisch dargestellt.
Die Belastungskurven von Spannungsquellen können Sie darstellen und interaktiv verändern,
die Möglichkeiten zur Bestimmung des Innenwiderstandes sind ausführlich aufgezeigt.
Für die meisten Themen werden Musteraufgaben vorgerechnet.
Es sind auch Dämpfungsglieder und HF-Verteiler interaktiv enthalten und die komplexen
Dreieck=>Stern- und Stern=>Dreieck- Umwandlungen.
Hier einige Seiten daraus:

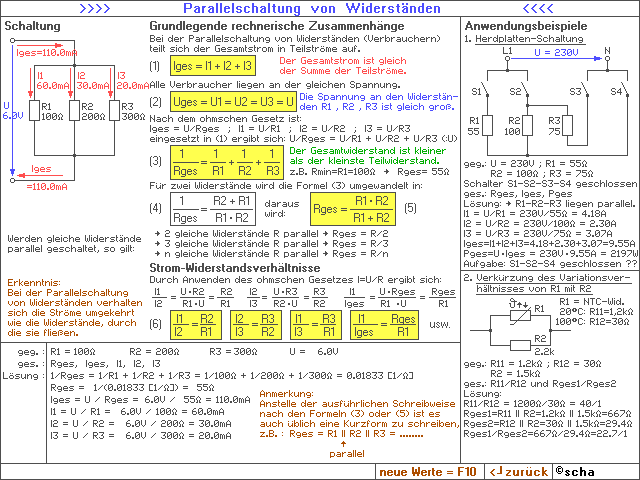

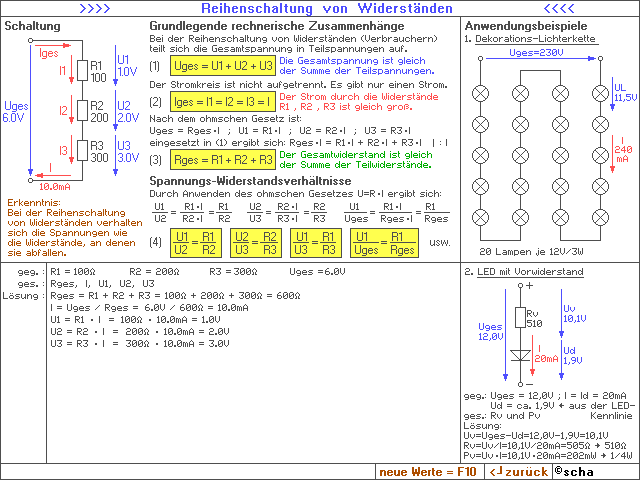

zunächst daraus die Grundschaltungen:

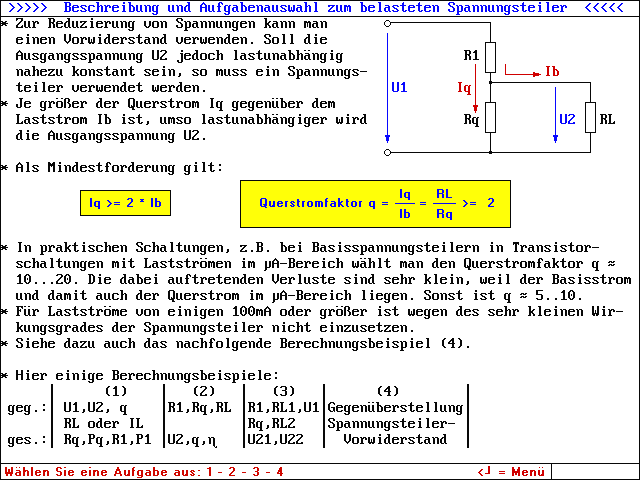

oder der feste, belastete Spannungsteiler mit Beispielen:

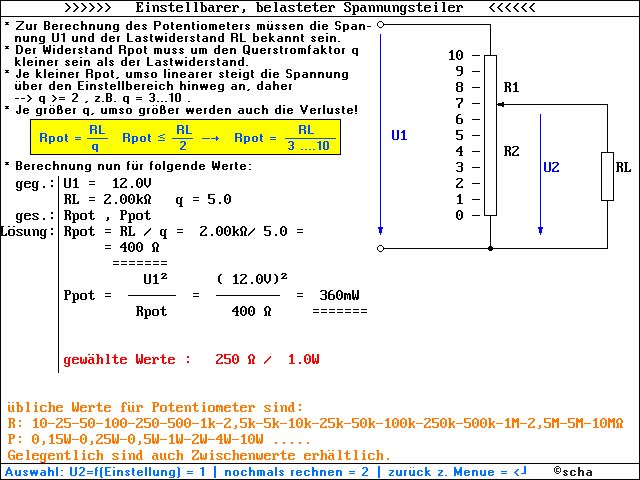

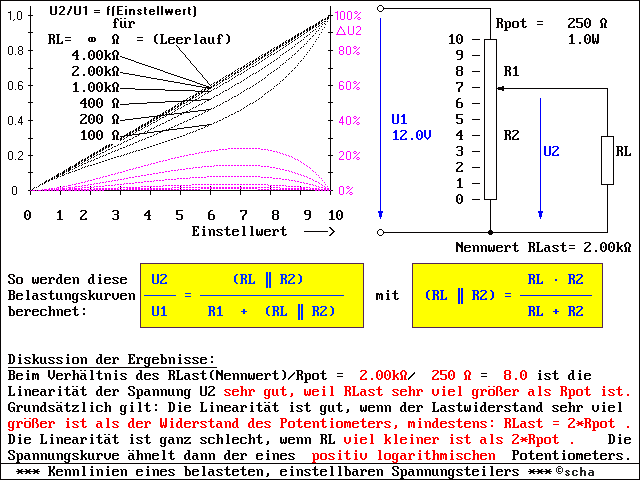

oder belastete Potentiometer mit genauen grafischen Darstellungen:

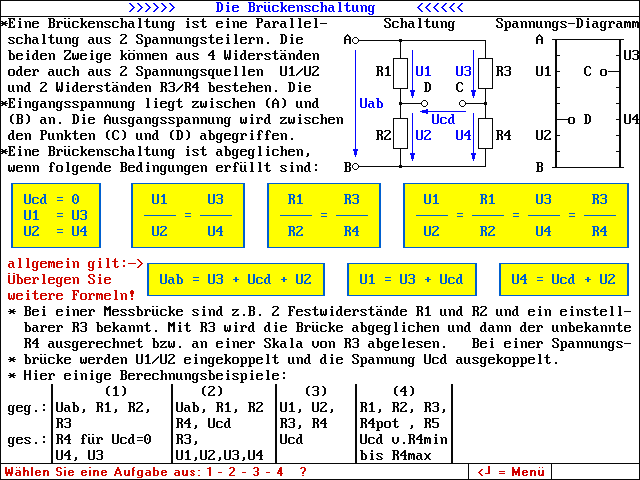

oder die Brückenschaltung mit Beispielen:

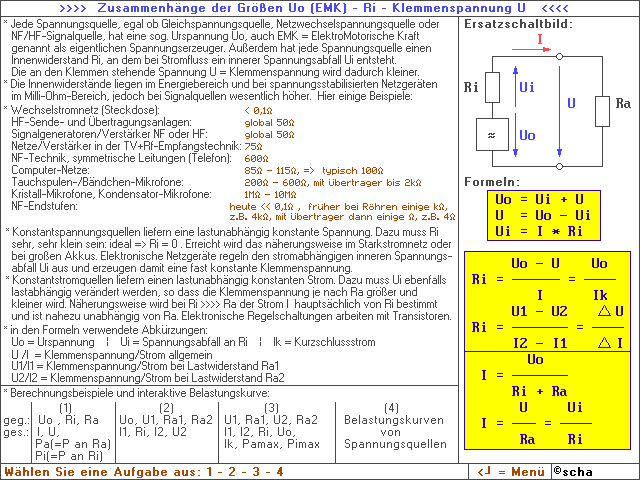

oder Innenwiderstand und Urspannung bei Spannungsquellen mit Beispielen:

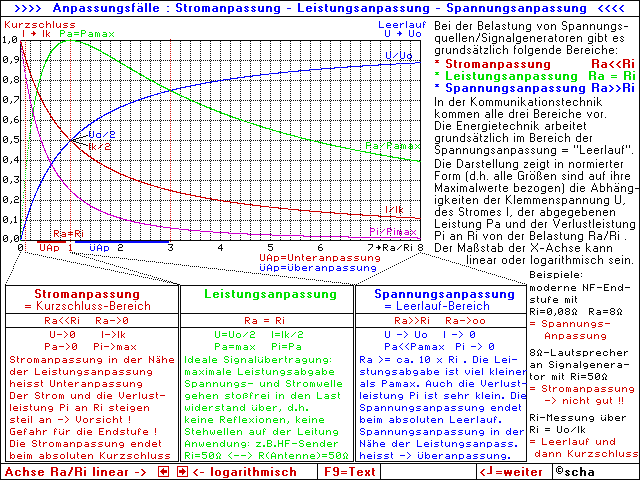

oder die Anpassungsfälle bei Spannungsquellen:

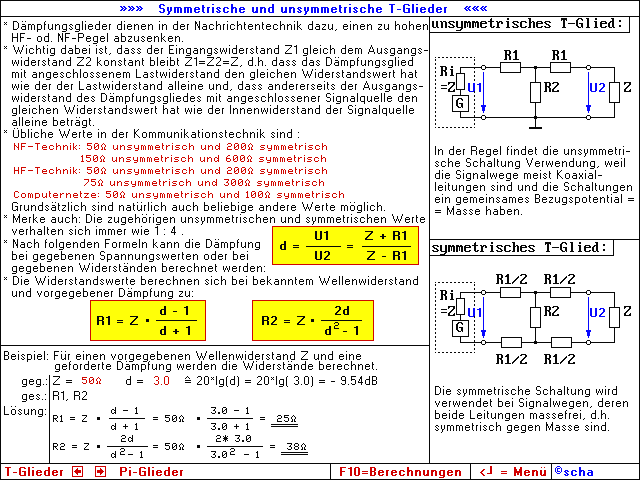

oder hier: Dämpfungsglieder in T-Ausführung:

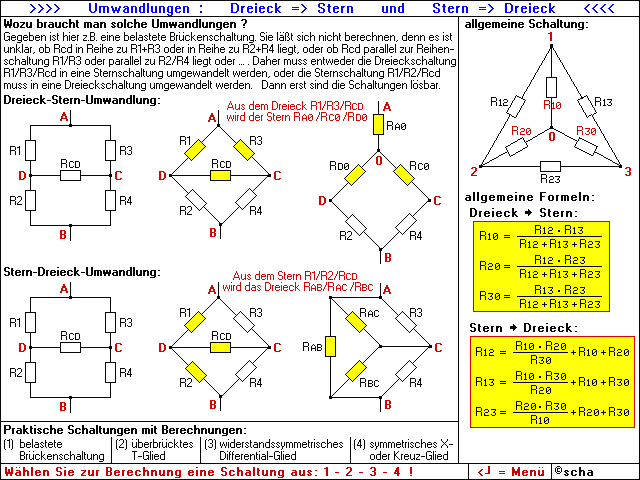

oder die Dreieck-Stern und Stern-Dreieck-Umwandlungen mit Anwendungen:

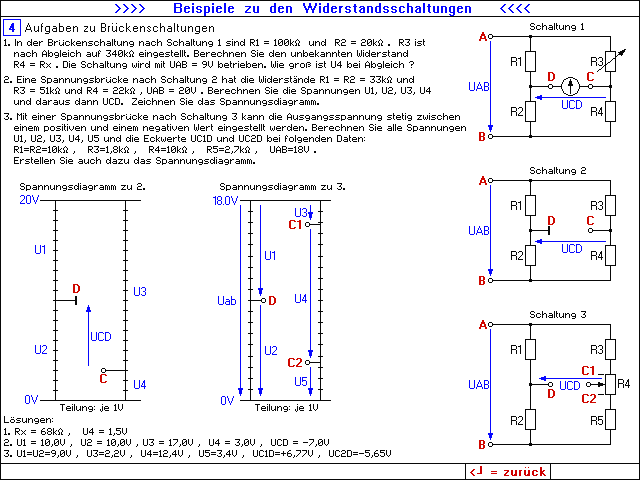

oder Übungsbeispiele zu allen Bereichen:

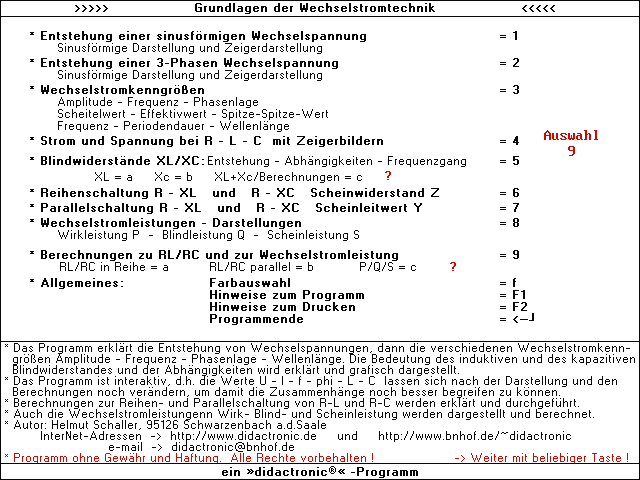

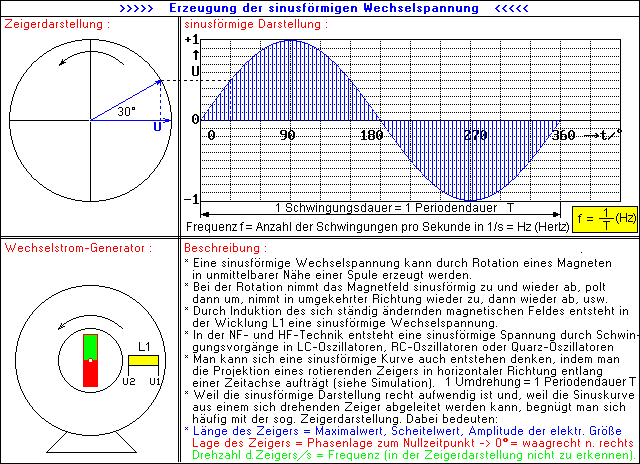

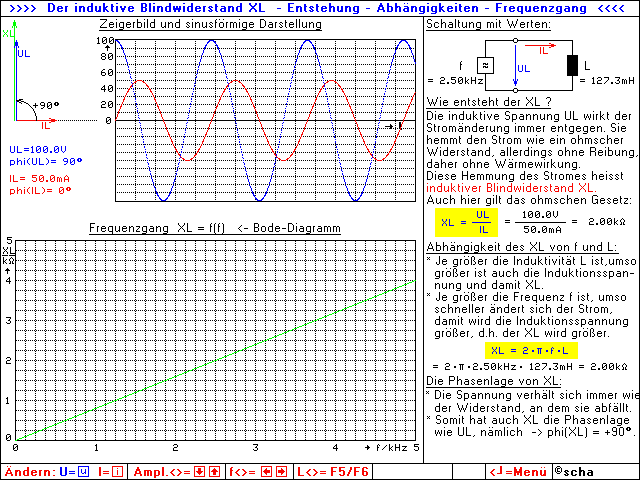

Wechselstromgrundlagen - Erzeugung - Kenngrößen - Widerstände - Leistungen:
Das Programm simuliert die Wechselstromerzeugung, erklärt auch alle Wechselstromgrößen wie
Amplitude - Frequenz - Phasenlage - Wellenlänge.
Die Zeigerdarstellung wird definiert und den sinusförmigen Linienbildern gegenübergestellt.
Die Blindwiderstände XL und Xc werden erklärt und die Abhängigkeiten mit den Formeln abgeleitet.
Wie immer können Sie alle Größen U - I - f - phi - L - C interaktiv verändern, um die Zusammenhänge

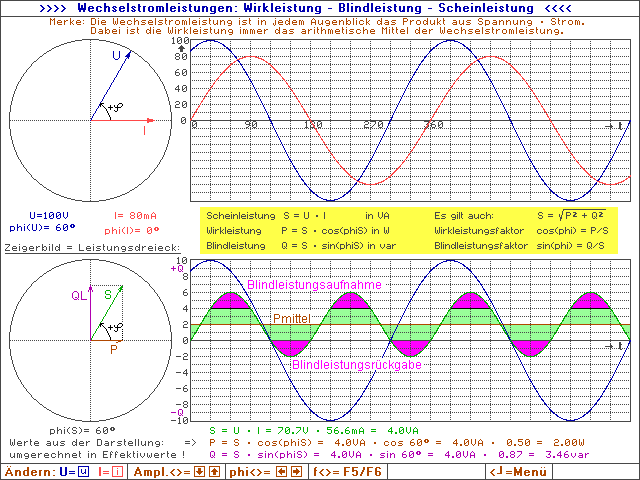

besser zu begreifen. Auch die Wechselstromleistung wird behandelt und grafisch dargestellt.

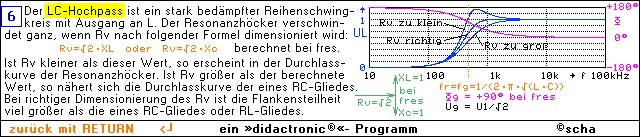

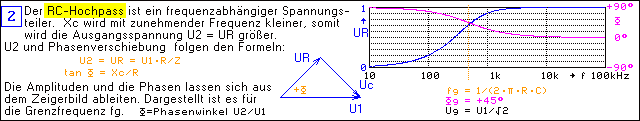

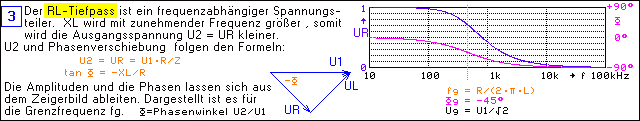

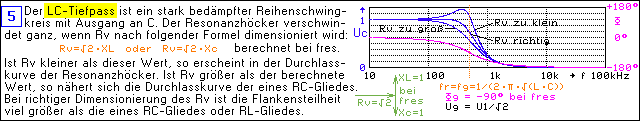

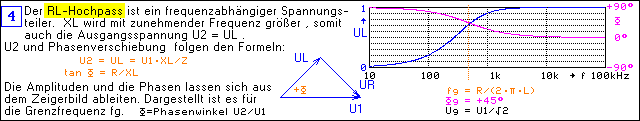

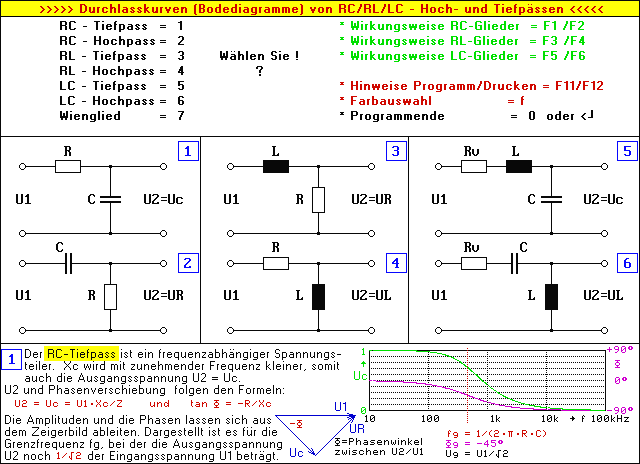

Übersicht aller der im Programm behandelten Hoch- und Tiefpässe:
Alle Schaltungen können berechnet und die Durchlasskurven dargestellt werden.
Im unteren Teil der Übersichtsseite werden je nach Wahl die Schaltungen erklärt.

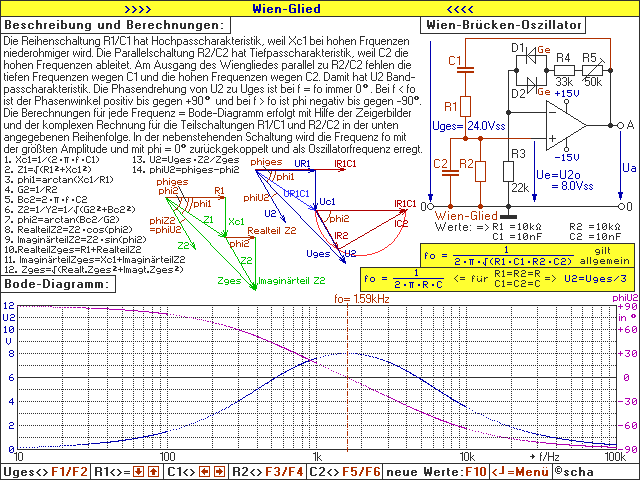

Eingebunden ist auch die Behandlung des Wien-Giedes.
Zu allen Schaltungen sind umfangreiche Berechnungen möglich, voll interaktiv
und mit eigenen zu wählenden Werten.

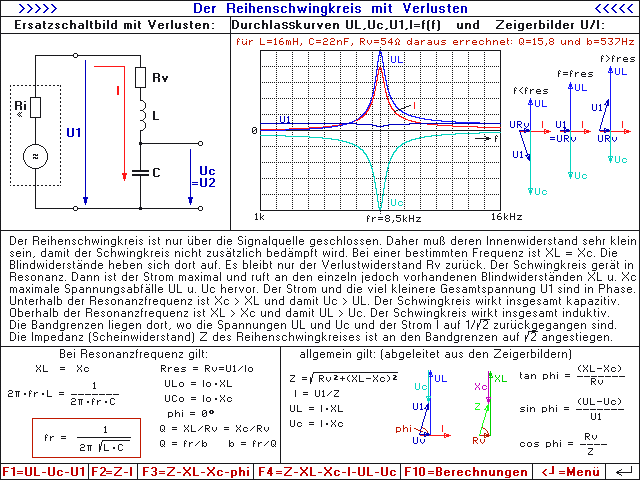

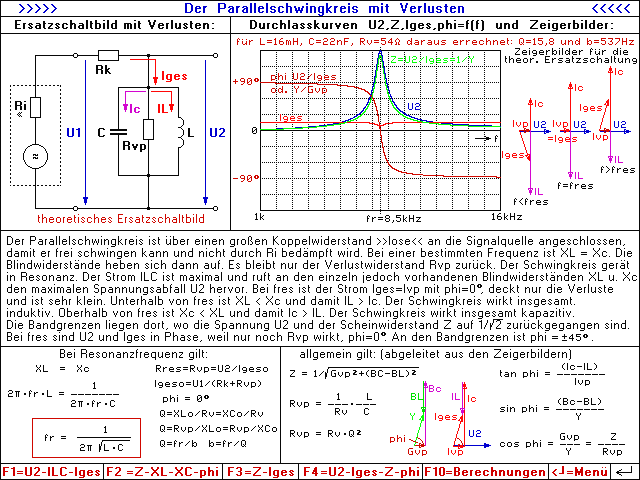

Ausführliche Behandlung und Berechnung der Reihen- und Parallelschwingkreise:
Zunächst werden die Siebschaltungen mit allen ihren Durchlasskurven und Zeigerbildern
erklärt. Nicht nur die in dieser Probeseite abgebildeteten sondern viele Kombinationen
lassen sich anklicken. Dann können Sie Ihre Werte in allen nur denkbaren Variations-
möglichkeiten eingeben. Die jeweils fehlenden Werte werden berechnet und schließlich alle
Durchlasskurven dargestellt. Der mögliche Frequenzbereich reicht von 100Hz - 100MHz.

Um den Einfluss der Verluste auf Güte, Bandbreite, Resonanzhöhe und Resonanzschärfe
bei Schwingkreisen besser zu begreifen, können Sie im Programm "3dswing.exe" die
Kurven für Ihre gewählten Werte darstellen lassen.

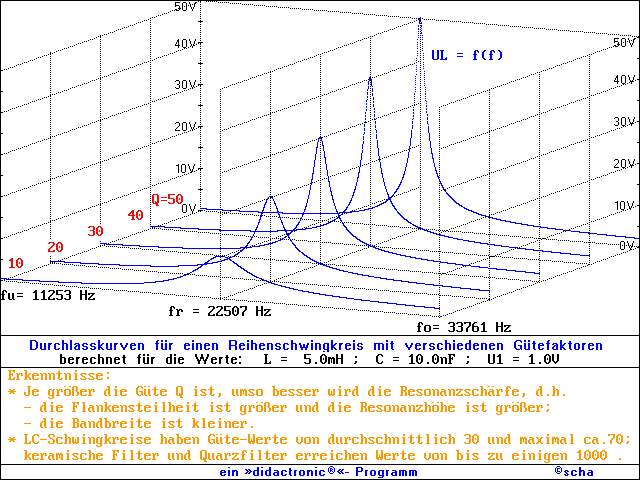

Hier : 3D-Darstellung der Durchlasskurven für verschiedene Gütefaktoren am Beispiel eines Reihenschwingkreises:

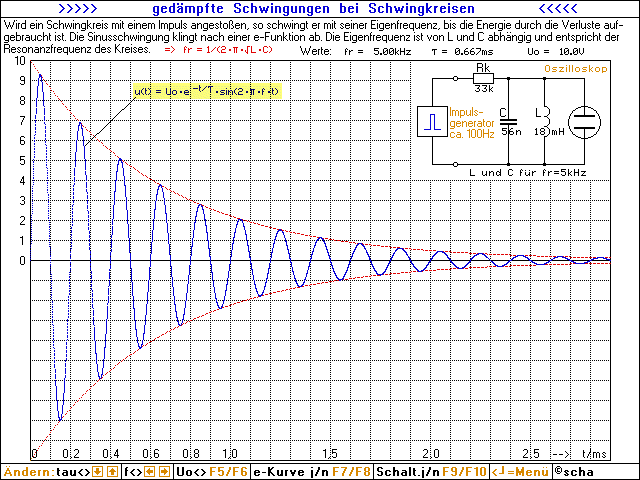

Das Programm ist ergänzt worden mit interaktiver Darstellung von gedämpften Schwingungen.

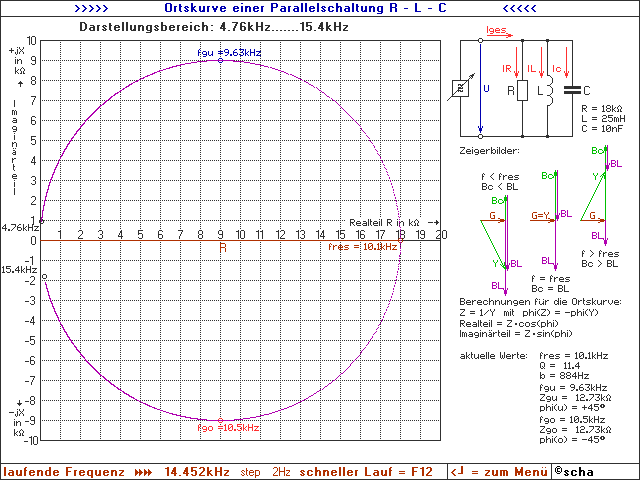

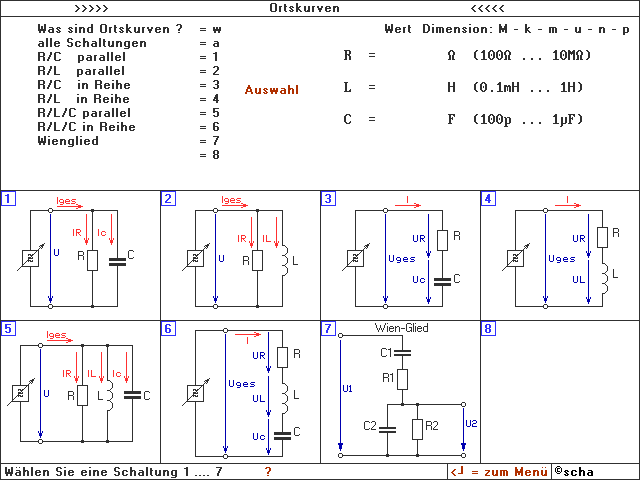

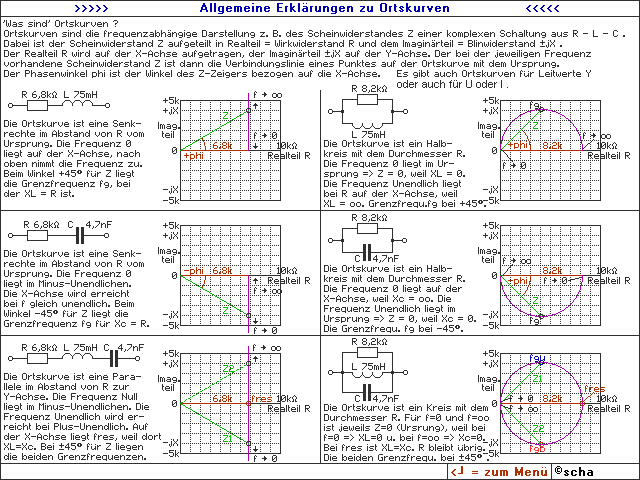

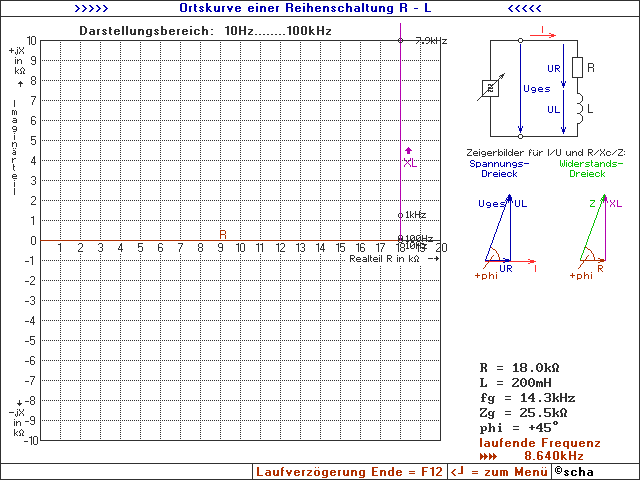

Programm über Ortskurven
Ortskurven sind die frequenzabhängige Darstellung des Scheinwiderstandes Z oder des Scheinleitwertes Y
oder der andern Größen wie U oder I.

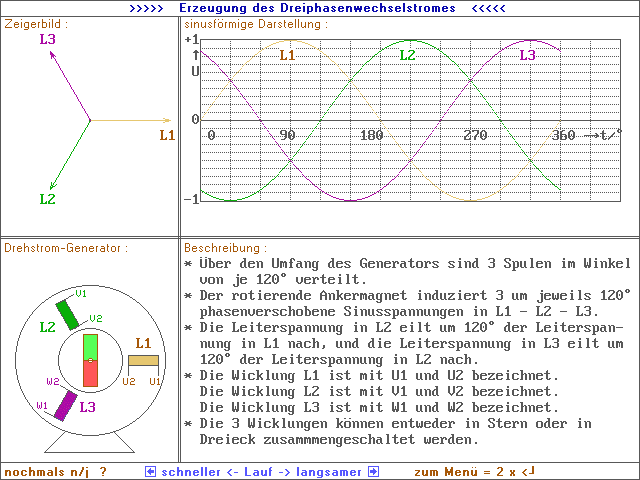

Drehstromerzeugung: Im Programm selbst drehen sich Anker und Zeigerbild.
Sternschaltung und Dreieckschaltung werden erklärt und die Zusammenhänge dargestellt.


Stromrichter-Grundschaltungen mit Dioden und mit Thyristoren,
Das Programm zeigt die verschiednen Gleichrichterschaltungen M1U - M1C - B2U - B2C.
Die Vorgänge und die Spannungswerte werden für die ungesteuerten und gesteuerten Schaltungen
dargestellt. Die Zündwinkel können interaktiv verändert werden.
Auch sind alle Drehstrom-Gleichrichterschaltungen M3U - M3C und B6U - B6C dargestellt,
erklärt und voll interaktiv veränderbar.

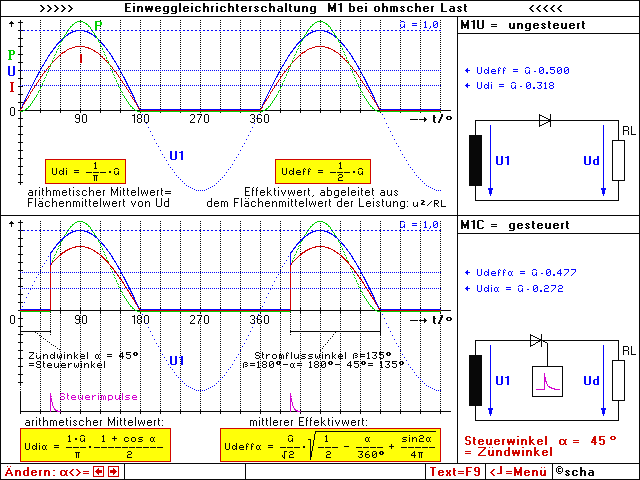

1. Einweg-Gleichrichtung, ungesteuert und gesteuert.
Alle Zündwinkel sind über Cursortasten anzuwählen.

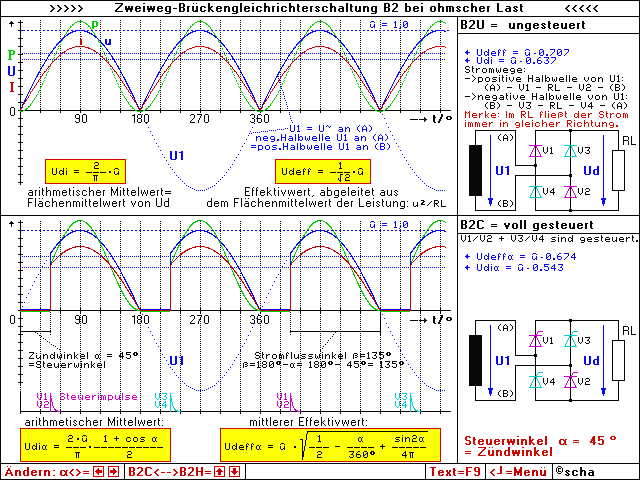

2. Zweiweg-Brückengleichrichtung, ungesteuert und gesteuert.
Alle Zündwinkel sind über Cursortasten anzuwählen.

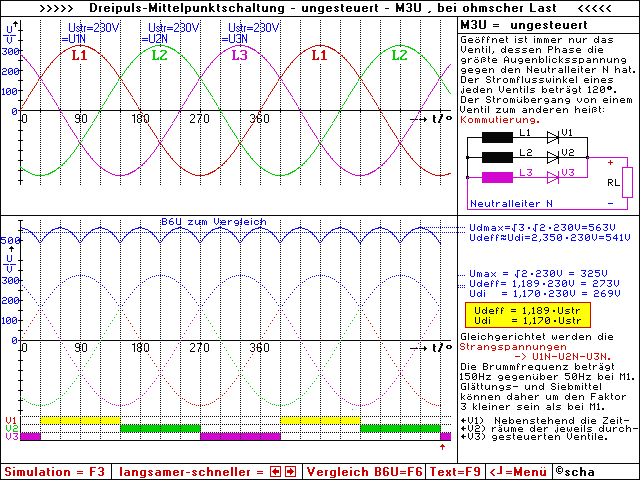

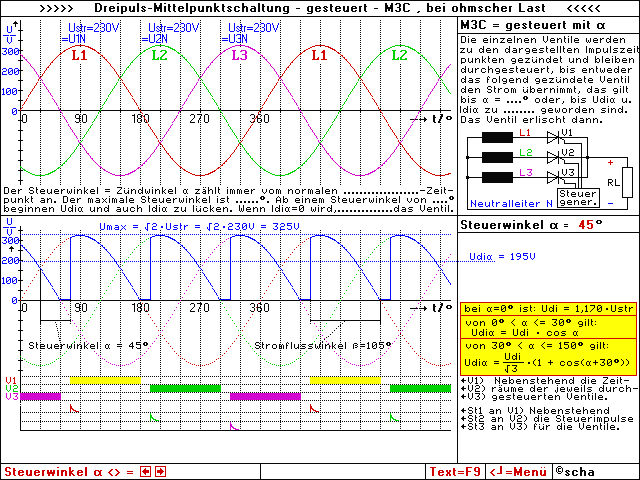

3. Drehstrom-Mittelpunkt-Gleichrichtung, ungesteuert und gesteuert.
  Alle Zündwinkel sind über Cursortasten anzuwählen.

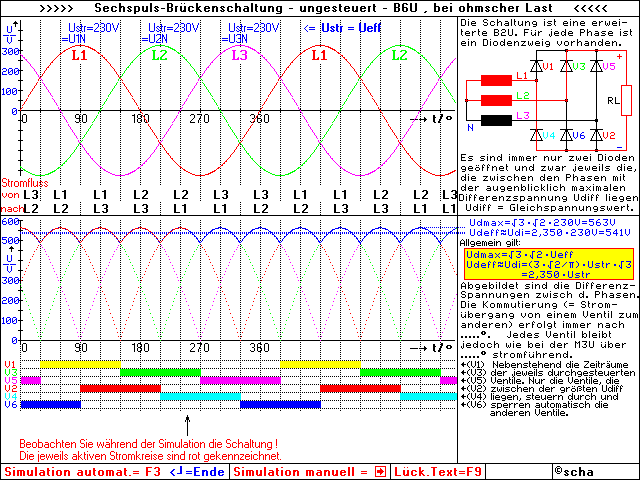

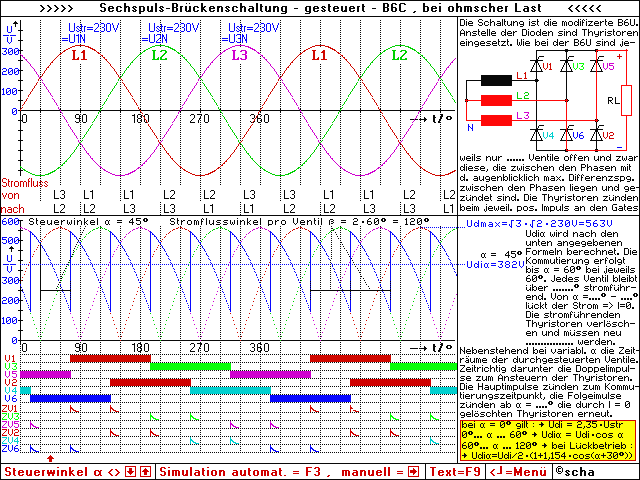

4. Drehstrombrückenschaltung B6U und B6C

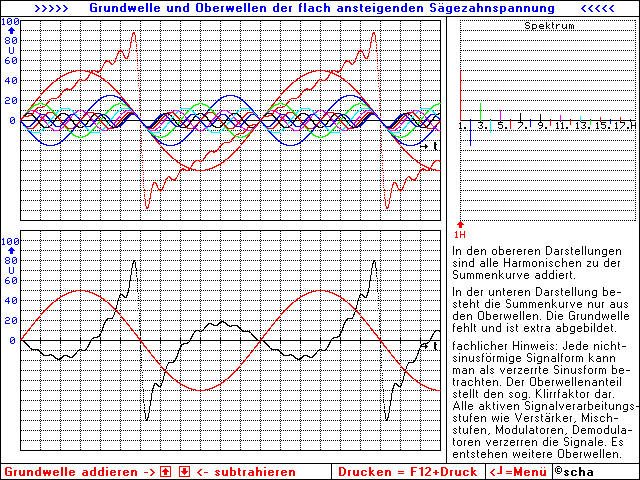

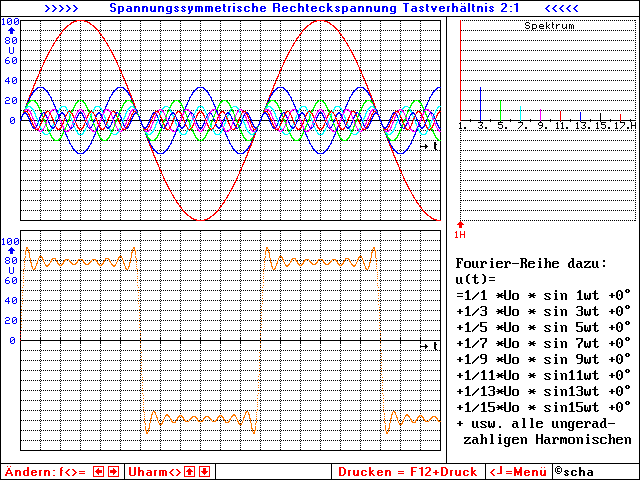

Fouriersynthese / Fourieranalyse: Die Zusammensetzung nichtsinusförmiger Signale:
Das Programm ist voll interaktiv. Es zeigt die Zusammensetzung von Rechteck - Sägezahn und Dreieck.
Sie können dabei alle Amplituden interaktiv verändern.
Außerdem lassen sich eigene Spannungssynthesen durchführen und wiederum nach Belieben verändern.

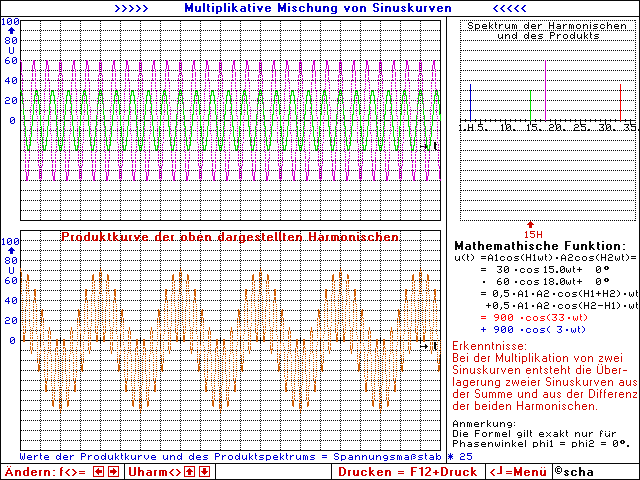

Sogar Produktkurven aus Sinusspannungen mit Frequenzen - Amplituden und Phasenlagen nach Ihren Vorgaben
können Sie erzeugen. Schließlich sind Grund- und Oberwellen der wichtigsten Kurvenformen zu betrachten
und zu verändern. Das Programm enthält nun auch die additive und die multiplikative Mischung.

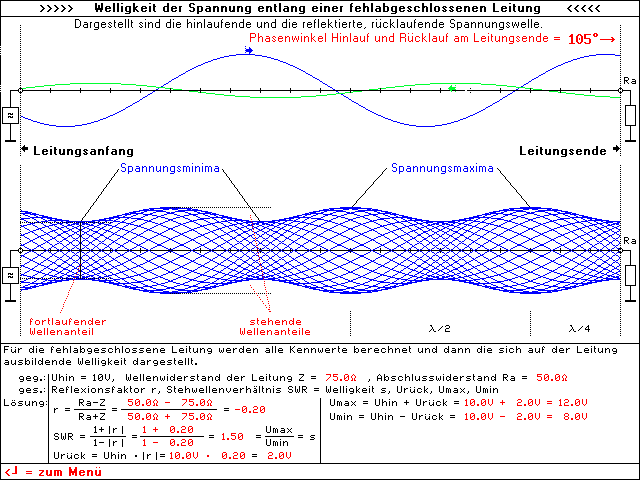

HF-Stehwellen bei fehlangepassten Leitungen, hier abgebildet :
Stehende und fortlaufende Wellenanteile bei Fehlabschluss 50 Ω an 75 Ω.
Alle Anpassungsfälle sind darstellbar und zu berechnen. Im Programm laufen die Wellen.
Auch fortlaufende Wellen bei Idealabschluss Ra=Z können simuliert werden.


Kennlinien bipolarer Transistoren Für das Verständnis der Signal- und Schaltverstärkung
mit Transistoren ist das Arbeiten in Kennlinienfeldern, die Wahl der Arbeitspunkte,
das Eintragen der Arbeitsgeraden und das schrittweise Ermitteln der Signale unerlässlich,
eine mühsame Arbeit.
Das Programm lernt Ihnen all diese Vorgänge ausführlich und methodisch schlüssig.

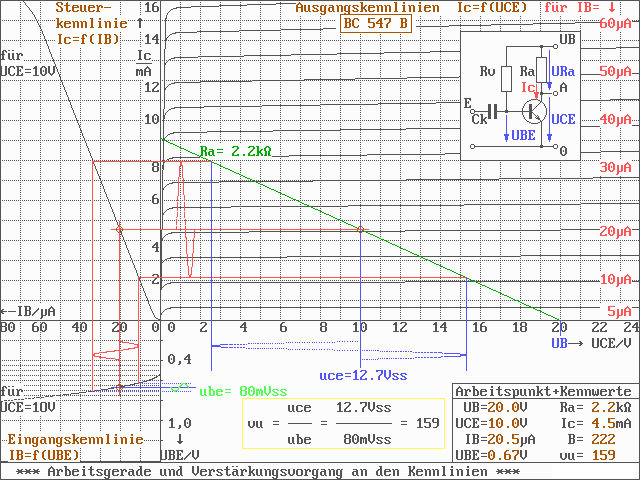

Hier abgebildet: Der Verstärkungsvorgang im 3-Quadranten-Kennlinienfeld eines BC547B
für frei gewühlte Daten. Ebenso können Sie auch Schaltvorgänge mit beliebigen, individuell
eingegebenen Spannungs- und Widerstandswerten darstellen lassen.

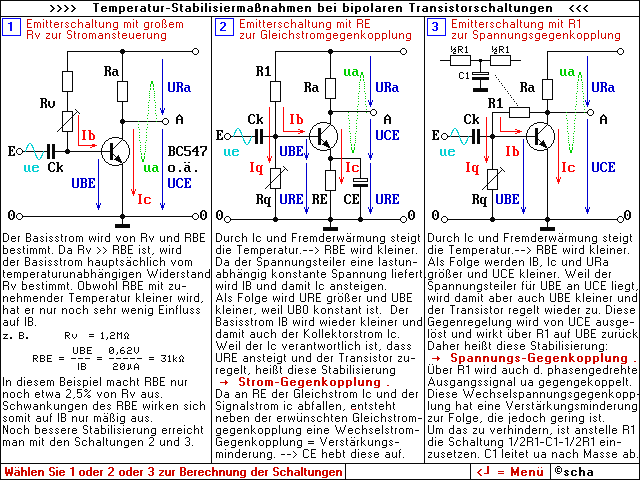

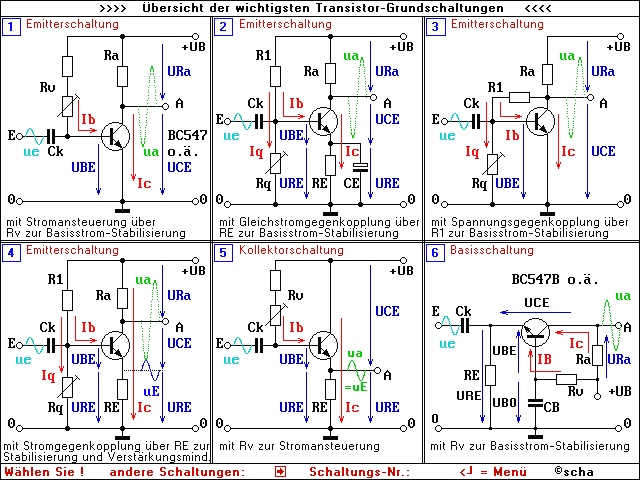

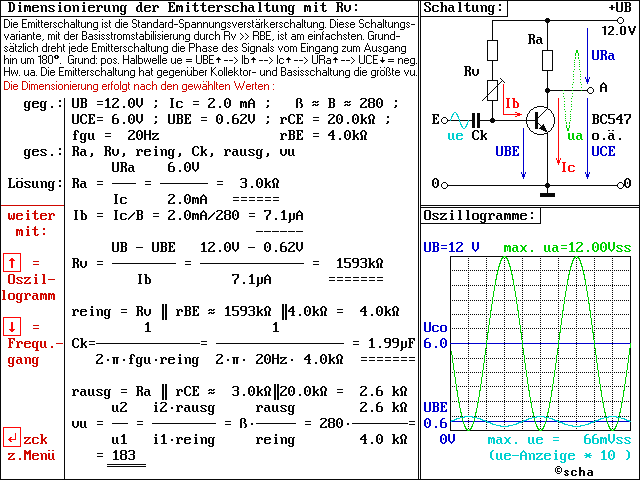

Verstärker-Grundschaltungen mit bipolaren Transistoren, hier :
Übersichtsseite der darstellbaren und individuell berechenbaren Schaltungen.
Auch noch weitere Schaltungen sind über Cursortasten anzuwählen. Hier finden Sie nur die
Demoversion zum Download. Für die Vollversion fragen Sie bitte per email an.

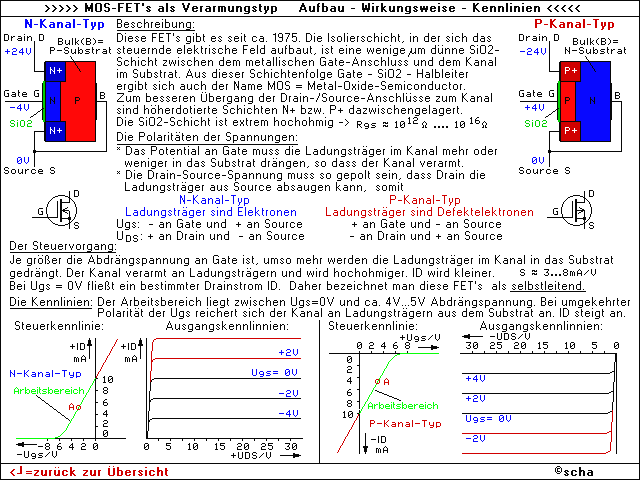

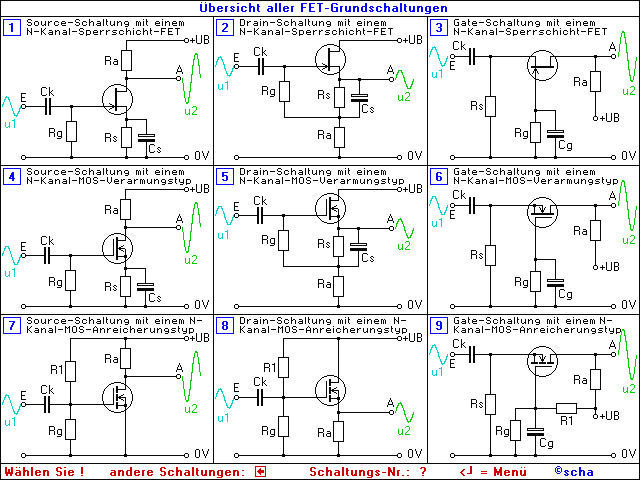

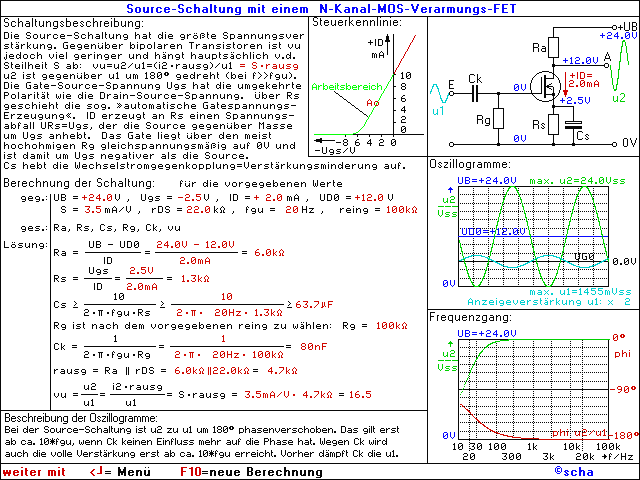

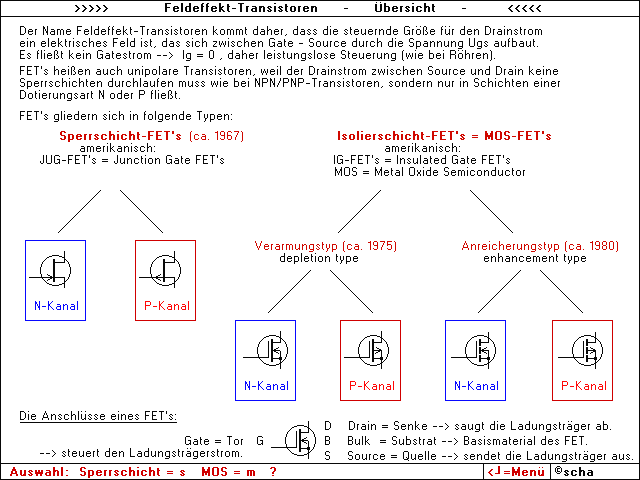

Übersichtsseiten der im Programm behandelten FET-Verstärker-Schaltungen:
Sie können lernen, alle Schaltungen nach Ihren Vorgaben zu dimensionieren. Schließlich wird
dann Ihre Schaltung messtechnisch simuliert. Auch hier sind weitere Schaltungen über die
Cursortasten anzuwählen. Hier finden Sie nur die Demoversion zum Download.
Für die Vollversion fragen Sie bitte per email an.

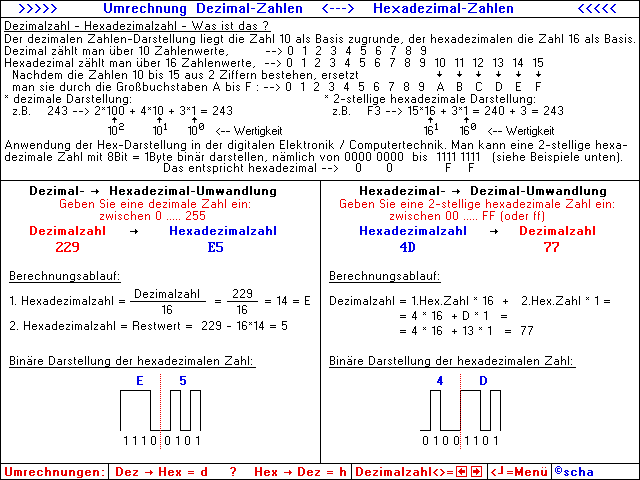

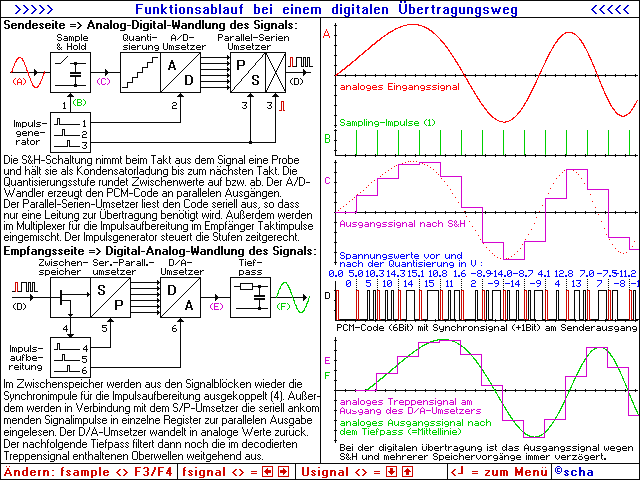

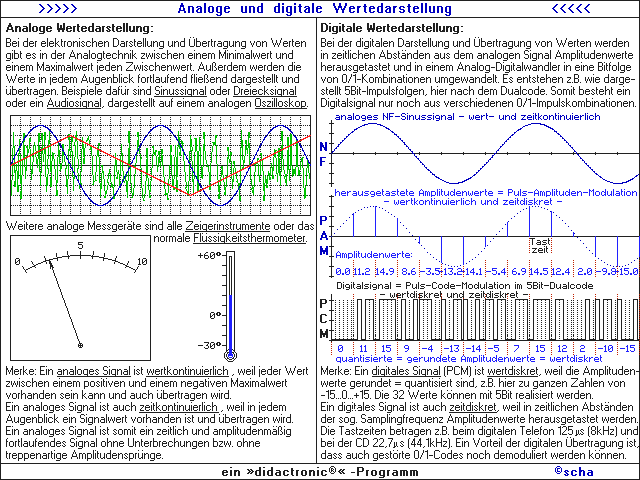

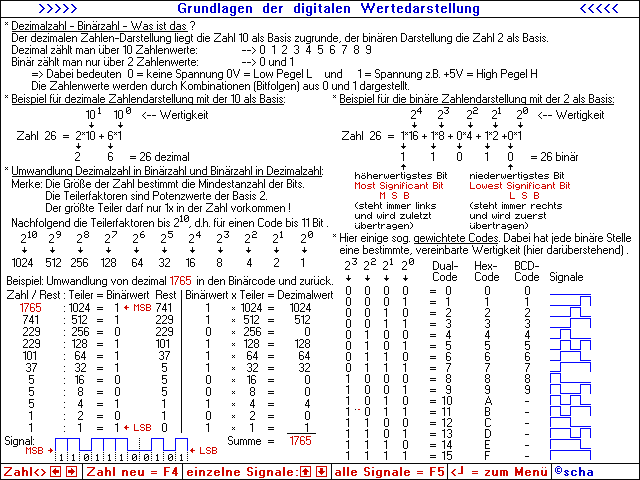

digitale Grundlagen: Dieses Programm behandelt die Begriffe analog und digital.
Es stellt binäre und hexadezimale Werte dar und erklärt die Umwandlungen. Die Signale
werden interaktiv dargestellt. Auch das Addieren, Subtrahieren, Negieren, Multiplizieren
und Dividieren von Dualzahlen und die Vorgänge auf einem digitalen Übertragungsweg sind
behandelt und dargestellt. Grundsätze und Störungen werden erklärt. Digitale Codearten sind
gegenübergestellt. Das Programm ist in der Vollversion interaktiv, d.h. nach der Menüauswahl
können die Größen mit den Cursortasten verändert oder individuell eingegeben werden.
Hier finden Sie nur die Demoversion zum Download. Für die Vollversion richten Sie bitte ein
email an die nebenstehende Adresse.

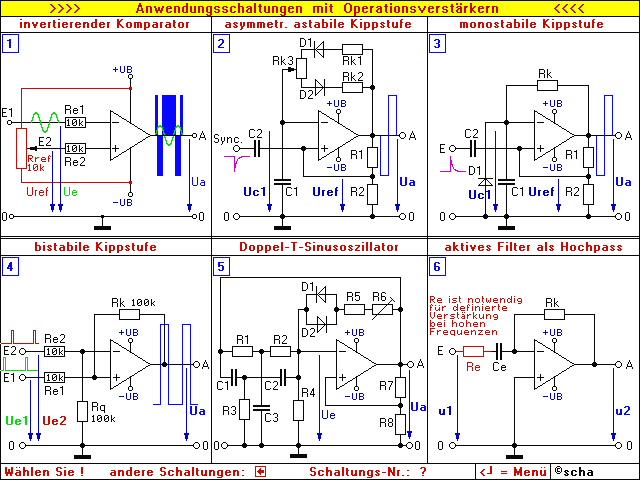

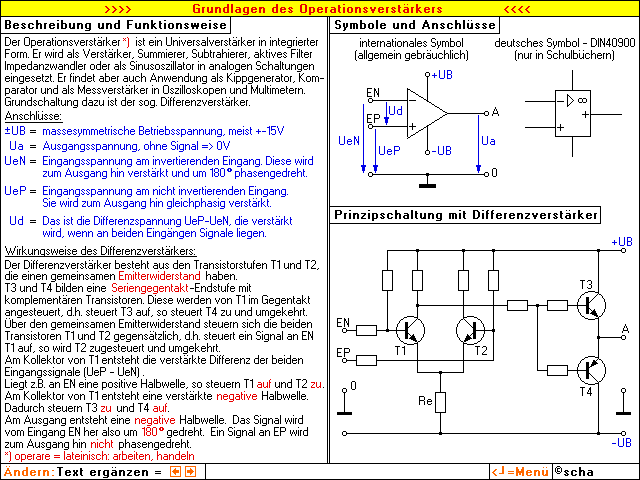

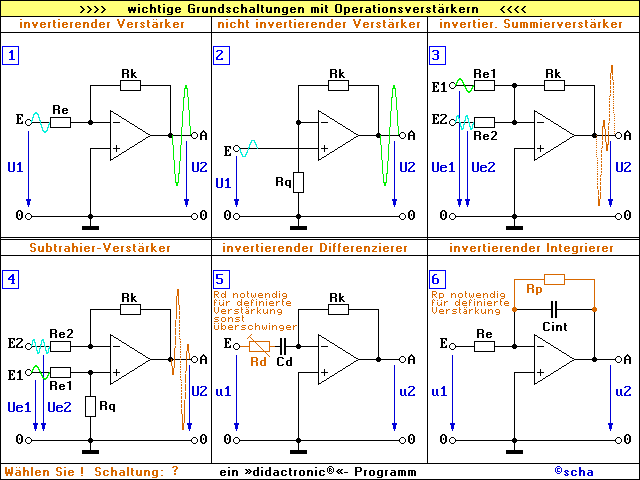

Übersichtsseite der im Programm behandelten Operations-Verstärker-Schaltungen
Alle Schaltungen können durchgerechnet und dann simuliert werden.
Auch die Grundlagen, Kennwerte und Kennlinien der Operationsverstärker sind dargestellt und
erklärt. Hier finden Sie nur die Demoversion zum Download.
Für die Vollversion fragen Sie bitte per email an.





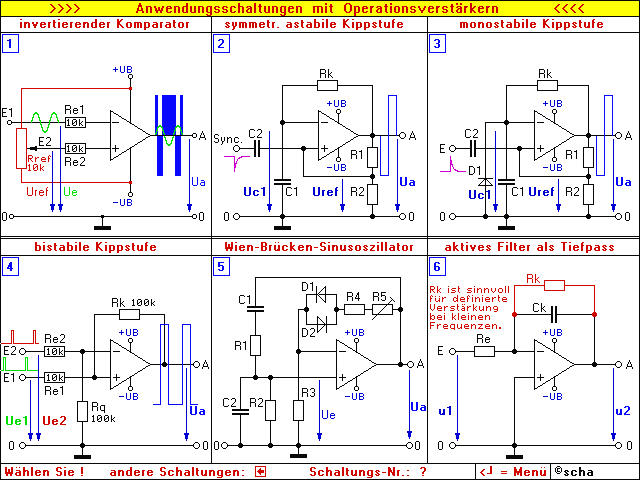

und mit den variierten Schaltungen:

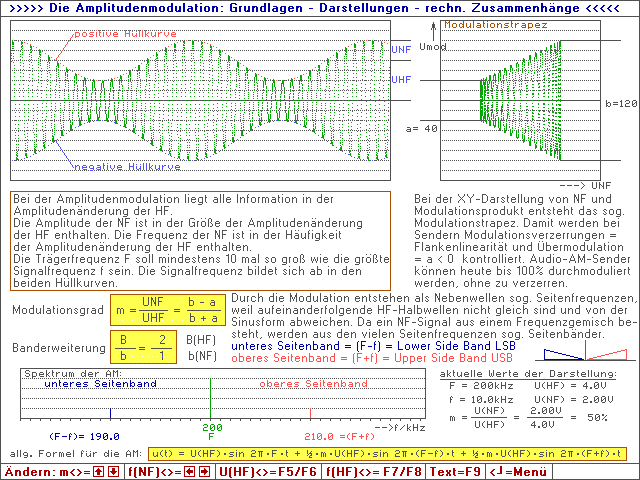

Dieses Programm behandelt zunächst ausführlich alle analogen Modulationen wie
Amplitudenmodulationen mit und ohne Träger, SSB, Frequenzmodulation und Phasen-
modulation. Im Programm sind alle Werte individuell wählbar und dann interaktiv veränderbar.

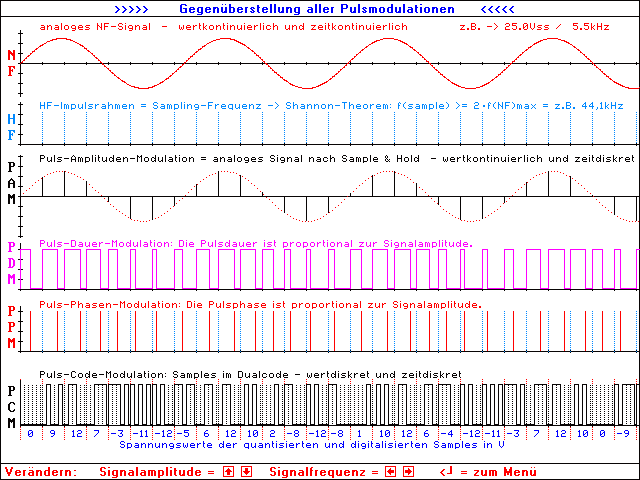

Schließlich werden dann alle Pulsmodulationen dargestellt.
Im Programm sind wieder Frequenz und Amplitude des Signals interaktiv veränderbar:

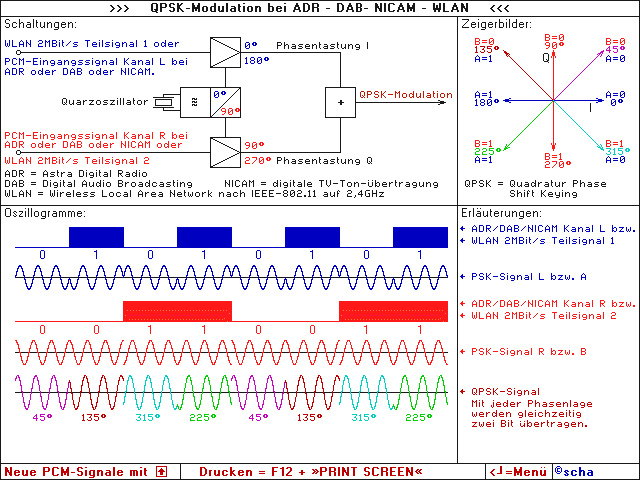

Das Programm "TASTMOD.EXE" behandelt die Tastmodulationen als HF-Form der PCM.
Hier als Testseite die QPSK = Quadratur-Phase-Shift-Keying. Weiterhin können die
ASK = Amplitude-Shift-Keying und die FSK = Frequency-Shift-Keying angewählt werden.
Im Programm sind natürlich die PCM-Signale wieder interaktiv veränderbar.

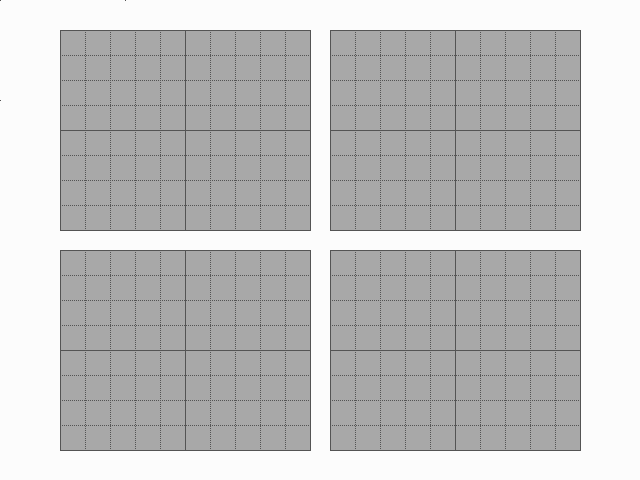

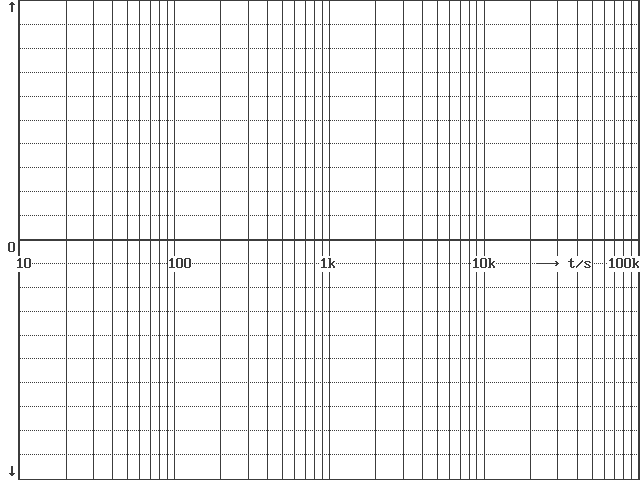

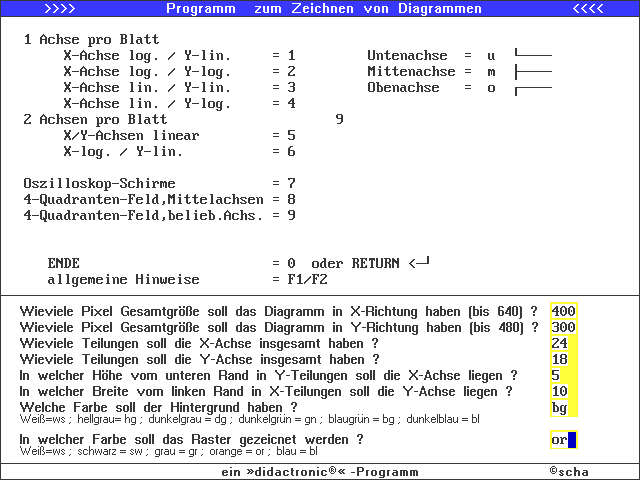

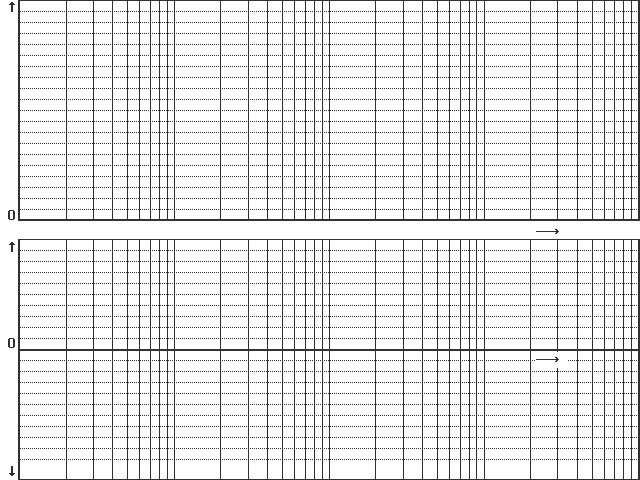

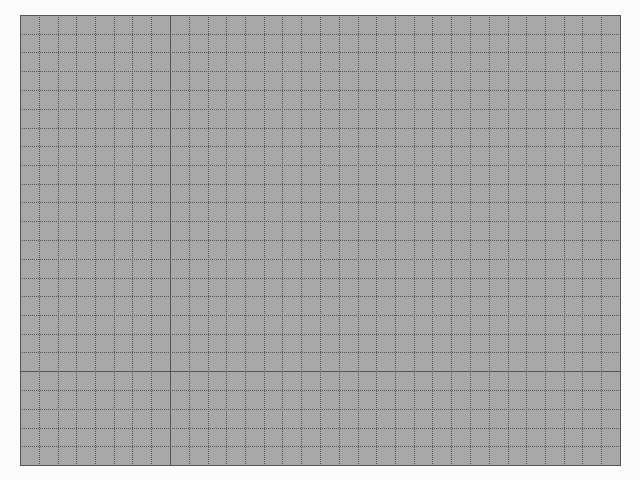

Das Programm "diagramm.exe" zeichnet lineare und logarithmische Diagramme nach Ihren Vorgaben.
Hier die Übersichtsseite über die Diagrammarten und vier Testseiten.

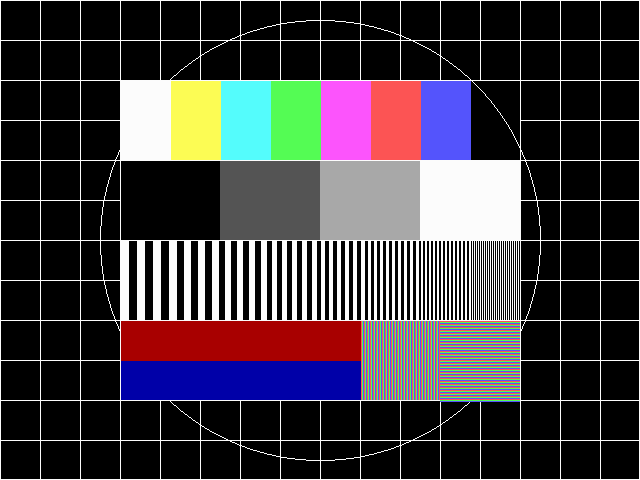

Dieses Programm enthält eine Reihe von Monitortestbildern. Das folgende ist ähnlich dem
FuKB = Funkkontrolltestbild: Damit können Sie z.B. Kontrast, Helligkeit und Kissenent-
zerrung (bei LCD-Flachbildschirmen nicht mehr erforderlich) einstellen.
Auch Schärfe und Auflösung des Monitors können kontrolliert werden.



Zum Download nachfolgend der LINK auf die große didactronic-Homepage:
http://www.didactronic.de


Sie können aber auch die Demo-Programme von hier "downloaden" !
Klicken sie auf den Stick.



Kritik und Anregungen zu den Programmen erwünscht an folgende e-mail:
