Aufgaben:

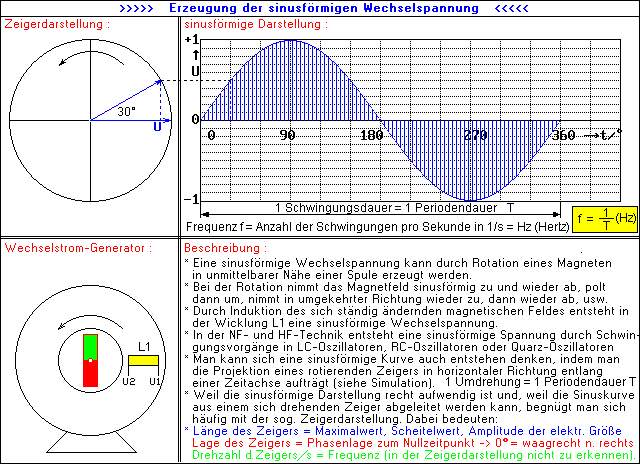

1. Ermitteln Sie aus der sinusförmigen Darstellung die Sinuswerte für die Zeitwinkel:
   45°    60° 150° 225° 270° 300°

2. In welche Richtung dreht definitionsgemäß der Zeiger ?

3. Wie steht der Ankermagnet, wenn gerade das positive Maximum der Sinusspannung
    induziert wird ?

4. Wie heisst der Zeitabschnitt, in dem sich der Magnet bzw. der Zeiger um 360° gedreht hat ?

5. Welche Periodendauer hat eine Satellitenfrequenz von 11,406GHz ?


6. In welcher Lage (mit welchem Phasenwinkel) wird der Zeiger dargestellt ?


7. Warum kann man die Frequenz nicht aus dem Zeigerbild ersehen ?


8. Welche Maßeinheiten sind für die X-Achse in der sinusförmigen Darstellung üblich ?


Zur Unterstützung können Sie das Programm "wechsel.exe" heranziehen.
