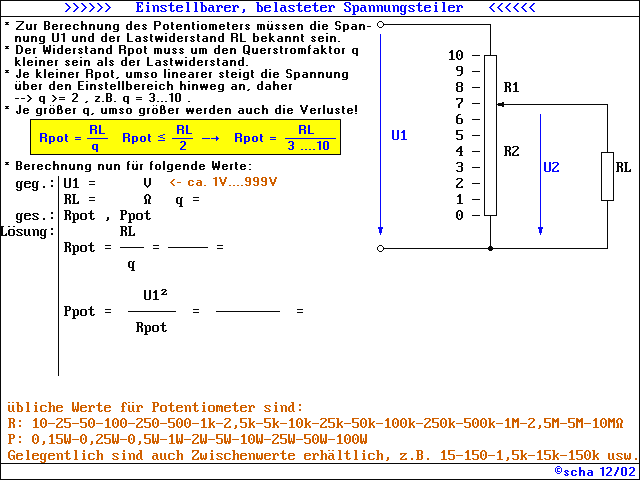

Der einstellbare, belastete Spannungsteiler

    >>>  weiter zum Beispiel

Potentiometer dienen als Einsteller der Ausgangsspannungen bei Signalgeneratoren oder als Lautstärkeeinsteller, als Höhen- und Tiefeneinsteller und als Balanceeinsteller. Folgende Berechnungsgrundsätze gelten für lineare Potentiometer, d.h. der Widerstand nimmt proportional mit dem Einstellwert zu.

---
